PCBA線路板DIP件氣泡圖分解怎么做？

PCBA線路板DIP件氣泡圖分解怎么做？

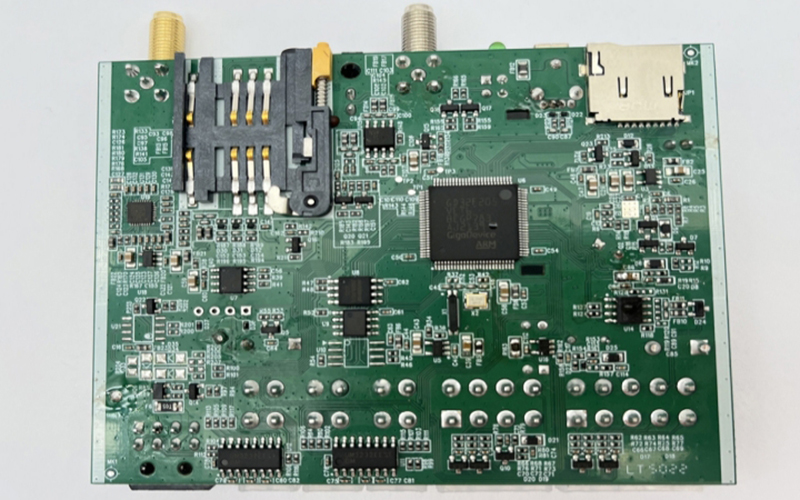

做 PCBA 線路板 DIP 件氣泡圖分解，先采集核心數據，包括 DIP 件氣泡的坐標、面積等缺陷特征，以及 SMT 加工的回流焊溫度、錫膏參數和 DIP 波峰焊數據。用 Excel 或專業分析工具繪圖，X/Y 軸設 PCB 坐標，氣泡大小映射面積，再通過氣泡分布規律初步定位問題。最后關聯 SMT 與 DIP 工藝參數，比如排查回流焊溫度異常是否導致氣泡，完成基礎分解與溯源。下面是PCBA線路板DIP件氣泡圖分解怎么做詳情？

一、DIP件氣泡圖的核心認知：為何它是工藝管控的關鍵

1）氣泡圖作為多變量數據可視化工具，通過X軸、Y軸和氣泡大小三個維度呈現數據關聯，在PCBA分析中可直觀展示DIP件氣泡的分布特征、嚴重程度及與工藝參數的相關性。與傳統的缺陷統計表相比，氣泡圖能快速暴露隱性規律——例如某批次DIP件氣泡集中在特定區域，或隨波峰焊溫度升高氣泡體積呈規律性變化，這種可視化優勢使工藝優化更具靶向性。

在實際生產中氣泡圖的價值，體現在三個層面：一是質量篩查，通過氣泡大小分布快速判定批次合格率；二是根源定位，關聯SMT與DIP工藝參數找到問題觸發點；三是趨勢預警，通過連續批次數據對比提前發現設備漂移風險。某電子制造企業的實踐顯示，引入氣泡圖分解后，DIP件氣泡缺陷的排查效率提升60%，返工成本降低40%。

2）DIP件氣泡的危害與檢測標準

DIP件氣泡的危害具有漸進性和隱蔽性：焊點內部氣泡會降低導電截面積，導致溫升過高引發老化；器件引腳與焊盤間的氣泡可能在振動環境下擴大，造成虛焊失效；而連接器外殼氣泡則會破壞絕緣性能，引發短路風險。這些缺陷在出廠檢測中易被遺漏，卻會在產品服役期集中爆發故障。

行業通用的IPC-A-610G標準對DIP件氣泡缺陷有明確界定：Class 2（普通工業類）產品允許焊點氣泡面積≤25%，Class 3（高可靠應用）則要求無可見氣泡，且焊料需完全潤濕引腳與焊盤。這一標準為氣泡圖分解提供了量化依據，使氣泡大小、密度等指標的分析具備明確判定基準。

3）與SMT加工的關聯性解析

DIP件氣泡缺陷并非孤立存在，其形成與SMT加工環節存在深度關聯。SMT回流焊的溫度曲線若存在異常，可能導致PCB基材吸潮，在后續DIP波峰焊高溫下釋放水汽形成氣泡；SMT貼片時的焊膏殘留可能污染DIP焊盤，影響助焊劑活性引發氣泡；甚至SMT鋼網開口設計不合理，也會通過影響PCB熱分布間接導致DIP區域氣泡增多。因此，DIP件氣泡圖的分解咇須納入SMT工藝參數維度，才能實現全流程溯源。

二、氣泡圖分解的前期準備：數據采集與標準建立

1）核心數據維度的確定與采集

氣泡圖的分析價值取決于數據維度的完整性，需圍繞"缺陷特征-工藝參數-物料屬性"構建三維數據體系，其中SMT相關參數的納入是關鍵差異化要點。

1.1 缺陷特征數據

通過X射線檢測設備（精度≥5μm）采集每顆DIP件的氣泡數據：X軸設定為氣泡中心坐標X值，Y軸設定為氣泡中心坐標Y值，氣泡大小映射氣泡實際面積（單位：mm2）。同時記錄氣泡形態（圓形/不規則形）、分布位置（引腳焊點/器件本體）等定性數據，為后續分類分析奠定基礎。檢測時需注意，不同DIP器件的檢測參數需差異化設置——例如大功率電阻的焊點氣泡檢測需提高X射線穿透深度，而連接器外殼氣泡則需增強表面成像清晰度。

1.2 全流程工藝參數

SMT加工環節需重點采集：回流焊峰值溫度（±1℃精度）、回流時間、錫膏類型與粘度、鋼網厚度與開口尺寸、AOI檢測的焊膏偏移量數據。DIP加工環節則需記錄：波峰焊溫度曲線、助焊劑型號與噴涂量、插件深度、剪腳長度、焊后冷卻速率。兩類數據需通過MES系統關聯同一PCB的批次編號，確保分析時可實現跨工藝溯源。

某企業的實踐表明，將SMT回流焊峰值溫度波動（±5℃范圍內）與DIP氣泡面積進行關聯分析，成功定位出溫度超過230℃時氣泡缺陷率顯著上升的規律。

1.3 物料屬性數據

包括PCB基材型號（Tg值）、DIP器件的 Moisture Sensitivity Level（MSL）等級、引腳鍍層類型（Sn/Pb或無鉛）、助焊劑固含量等。特別需關注SMT貼片物料與DIP器件的熱膨脹系數差異，這一參數對混合工藝的氣泡形成有重要影響。

2）數據清洗與標準化處理

原始數據需經過三重處理才能用于氣泡圖制作：首先剔除異常值，通過3σ原則過濾檢測設備誤差導致的極偳數據（如氣泡面積超過焊盤總面積50%的異常值）；其次進行數據對齊，將SMT與DIP的工藝參數按時間戳匹配至具體PCB位置；最后實現單位標準化，例如將不同檢測設備的氣泡面積數據統一換算為mm2，確保數據可比性。

對于缺失數據的處理需遵循行業規范：SMT回流焊溫度缺失時，采用同批次相鄰PCB的平均值填充；DIP氣泡位置數據缺失時，則標記為"未檢測"并在后續分析中單獨歸類，避免影響整體規律判斷。

3）工具選型與環境搭建

根據企業生產規模選擇合適的分析工具：中小批量生產可采用Excel或Wyn V6.0等通用軟件，通過數據綁定功能實現氣泡圖繪制，將"氣泡大小"字段綁定氣泡面積，"X軸"綁定PCB坐標，"Y軸"綁定工藝參數；大批量生產則建議采用專業的PCBA質量分析系統，支持與MES、AOI等設備的數據直連，實現氣泡圖的實時生成與自動分析。

工具環境需滿足三個要求：數據處理能力支持每批次≥1000個PCB的檢測數據；具備多維度篩選功能，可按SMT設備編號、DIP生產線、物料批次等條件快速過濾數據；支持氣泡圖與其他圖表（如趨勢圖、熱力圖）的聯動展示，便于綜合分析。

三、DIP件氣泡圖的繪制與基礎分析：從可視化到規律識別

1）氣泡圖的標準化繪制流程

以專業分析系統為例，標準化繪制需經過五個步驟：

1.1. 數據導入：通過ODBC接口連接MES系統，導入關聯后的缺陷特征、工藝參數與物料屬性數據，確保字段映射準確（如將"回流焊溫度"字段映射為數值型）。

1.2. 維度配置：X軸選擇"PCB板X坐標"（單位：mm），Y軸選擇"PCB板Y坐標"，氣泡大小綁定"氣泡面積"，并通過顏色區分氣泡類型（如紅色表示焊點氣泡，藍色表示器件本體氣泡）。

1.3. 參數調整：氣泡直徑設置為1-10mm的動態范圍，確保樶小氣泡（0.01mm2）可見且最大氣泡（≤2mm2）不重疊；坐標軸刻度按PCB實際尺寸設定，避免比例失真。

1.4. 標注添加：對面積≥0.5mm2的超標氣泡添加數據標簽，標注批次號、SMT設備編號、DIP插件工位等關鍵信息，便于快速溯源。

1.5. 模板保存：將配置好的氣泡圖保存為標準模板，包含SMT工藝參數篩選條件、氣泡判定閾值等預設項，確保不同批次分析的一致性。

對于Excel等通用工具，可通過"插入-圖表-氣泡圖"功能實現基礎繪制，利用數據透視表功能關聯SMT與DIP參數，通過宏命令實現批量數據的自動更新。

2）基礎特征分析方法

氣泡圖的基礎分析需聚焦"分布規律-數值特征-關聯趨勢"三個維度，結合SMT加工特點挖掘潛在問題：

2.1 分布規律識別

通過氣泡的空間分布判斷問題來源：若氣泡集中在PCB邊緣區域，需核查SMT貼片時的板邊固定方式是否導致應力集中；若氣泡沿SMT貼片區域邊緣呈帶狀分布，則可能是回流焊與波峰焊的熱影響疊加所致。某汽車電子PCB的氣泡圖顯示，缺陷集中在SMT BGA器件與DIP連接器的過渡區域，后續排查發現是BGA焊接殘留的助焊劑揮發引發連鎖反應。

2.2 數值特征統計

對氣泡大小進行頻次分析，若存在明顯的雙峰分布，往往對應兩種不同成因的缺陷：小氣泡（≤0.1mm2）可能來自助焊劑揮發不充分，而大氣泡（≥0.5mm2）多由PCB吸潮導致。結合SMT加工數據進一步分析：若小氣泡占比高且對應批次SMT回流焊時間偏短，則可鎖定為預熱不足問題。

2.3 關聯趨勢挖掘

通過動態氣泡圖展示不同工藝參數下的缺陷變化：將SMT回流焊溫度作為動態維度，觀察氣泡大小隨溫度升高的變化趨勢，若呈現先減小后增大的拋物線特征，則說明存在樶憂溫度區間。某消費電子企業通過此方法，確定回流焊峰值溫度225℃、波峰焊溫度255℃為樶憂參數組合，使氣泡缺陷率從8%降至1.2%。

3）常見繪制誤區與規避策略

氣泡圖繪制中易出現三類問題，需結合SMT工藝特點針對性規避：

3.1 維度選擇偏差：僅關注DIP參數而忽略SMT維度，導致無法定位跨工藝問題。規避方法是建立"工藝參數矩陣"，強制納入至少3項SMT關鍵參數（如回流焊溫度、錫膏量、貼片壓力）。

3.2 氣泡重疊掩蓋：高密度缺陷區域的氣泡重疊導致數據失真。可采用"分層繪制"策略，按SMT貼片區域與DIP插件區域分別繪圖，或通過透明度調整（設置為60%）顯示重疊區域的氣泡密度。

3.3 單位不統一：不同檢測設備的數據單位差異導致分析誤差。需建立標準化數據字典，明確SMT與DIP各參數的單位、精度及換算公式，導入工具前進行自動校驗。

四、氣泡圖的深度分解：多維度溯源與工藝優化

1）按缺陷成因的分解維度

1.1 焊料相關氣泡分解

此類氣泡在圖中多呈不規則形狀，常分布于引腳根部。結合SMT加工數據分解：

1.1.1 若氣泡集中在使用某批次錫膏的PCB上，需核查SMT錫膏與DIP助焊劑的兼容性，可通過對比實驗驗證不同組合的氣泡產生率。

1.1.2 若氣泡大小與SMT貼片時的焊膏殘留量正相關，則需優化鋼網開口設計，減少DIP焊盤周邊的錫膏溢出。某案例顯示，將SMT鋼網開口向DIP區域偏移0.1mm后，相關氣泡缺陷減少70%。

1.2 熱工藝相關氣泡分解

這類氣泡多呈圓形，分布無明顯規律但與溫度曲線強相關。分解要點：

1.2.1 提取SMT回流焊與DIP波峰焊的溫度曲線數據，與氣泡圖進行時間-空間關聯，定位高溫停留時間過長的區域。

1.2.2 針對Class 3高可靠產品，需繪制"溫度-氣泡面積"二維熱力圖，將SMT預熱段溫度梯度作為第三維度，優化熱分布均勻性。

1.3 物料相關氣泡分解

氣泡形態與分布因物料特性而異：PCB吸潮導致的氣泡多位于板層交界處，器件吸潮則導致氣泡集中在本體底部。分解時需：

1.3.1 關聯SMT物料的MSL等級與DIP器件的存儲條件數據，若氣泡集中在MSL≥3級的器件周邊，需核查SMT車間的濕度管控（應≤40%RH）。

1.3.2 對PCB分層起泡區域進行切片分析，結合SMT回流焊峰值溫度，判斷是否因Tg值不足導致（普通Tg板需≥130℃）。

2）結合SMT加工的全流程溯源

2.1 前端SMT環節溯源

當氣泡圖顯示缺陷呈"局部聚集"特征時，需回溯SMT加工的三個關鍵節點：

2.1.1. 錫膏印刷：調取SPI檢測數據，若氣泡集中區域對應SMT焊膏量超標（偏差≥15%），需檢查鋼網開口是否磨損或變形。

2.1.2. 回流焊接：分析溫度曲線，若峰值溫度波動≥±3℃，需校準回流焊爐溫區傳感器，同時檢查傳送帶速度是否穩定。

2.1.3. 貼片精度：查看AOI檢測的貼片偏移數據，若DIP插件位置與SMT貼片位置偏差≥0.2mm，可能導致熱應力集中產生氣泡。

某工業控制板的氣泡圖分解顯示，缺陷集中在DIP繼電器附近，溯源發現是SMT貼片時的電容偏移導致焊盤熱分布不均，調整貼片機吸嘴壓力后問題解決。

2.2 中后端銜接環節溯源

SMT與DIP的工藝銜接處是氣泡缺陷的高發區，需重點核查：

2.2.1 中轉時間：SMT加工完成至DIP插件的間隔若超過4小時，PCB吸潮風險增加，需在氣泡圖中標記中轉時長維度，量化其影響程度。

2.2.2 清潔工藝：SMT焊后殘留的助焊劑若未徹底清除，會與DIP助焊劑發生反應產生氣體，可通過對比清潔前后的氣泡圖驗證影響。

2.2.3 定位基準：若SMT與DIP采用不同定位基準，可能導致器件偏移引發氣泡，需在氣泡圖中疊加基準偏差數據進行分析。

2.3 設備與環境溯源

通過氣泡圖的批次差異分析設備與環境因素：

2.3.1 設備狀態：若某條生產線的氣泡缺陷率持續偏高，需關聯SMT貼片機、回流焊爐的維護記錄，檢查設備精度是否超標。

2.3.2 環境參數：繪制"濕度-氣泡率"趨勢圖，若相對濕度超過50%時缺陷率驟升，需升級車間除濕系統，同時優化SMT物料存儲的防潮包裝。

3）基于分解結果的工藝優化方案

3.1 SMT工藝優化策略

根據氣泡圖分解結果，針對性調整SMT參數：

3.1.1 熱曲線優化：若氣泡與回流焊峰值溫度正相關，將溫度從230℃降至220℃，同時延長預熱時間30秒，確保助焊劑充分揮發。

3.1.2 物料管控升級：對MSL等級高的SMT器件實施真空包裝，車間存儲時間不超過24小時，并在氣泡圖中添加"存儲時長"維度監控效果。

3.1.3 鋼網設計改進：根據氣泡分布調整鋼網開口，在DIP與SMT過渡區域采用階梯式開口，減少焊膏殘留。

3.2 DIP工藝優化策略

結合SMT參數聯動優化DIP工藝：

3.2.1 波峰焊參數調整：若SMT回流焊溫度偏低導致氣泡，可將DIP助焊劑噴涂量增加10%，同時提高預熱溫度至120℃。

3.2.2 插件工藝規范：針對氣泡集中的插件工位，制定"插件深度±0.5mm"的嚴格標準，配備專用定位工裝確保精度。

3.2.3 焊后處理優化：將冷卻速率從5℃/s降至3℃/s，減少熱應力導致的氣泡產生，同時在清洗工藝中增加超聲清洗環節。

3.3 全流程協同優化

建立SMT與DIP工藝的協同管控機制：

3.3.1 參數匹配：制定《SMT-DIP工藝參數匹配表》，明確不同SMT回流焊溫度對應的DIP波峰焊參數組合，通過氣泡圖持續驗證優化。

3.3.2 質量聯動：在MES系統中建立"氣泡缺陷-工藝參數"關聯模型，當SMT參數超出閾值時，自動預警DIP環節調整對應參數。

3.3.3 人員培訓：開展跨工序培訓，使SMT操作員了解貼片精度對DIP氣泡的影響，DIP操作員掌握SMT熱曲線的基本判斷方法。

五、實戰案例：從氣泡圖分解到良率提升的完整實踐

1）案例背景與問題呈現

某新能源汽車電子企業的車載控制板生產線，采用"SMT貼片+DIP插件"混合工藝，2025年第三季度DIP件氣泡缺陷率突然從2.1%升至7.8%，主要集中在DIP繼電器與SMT芯片的相鄰區域，Class 3產品合格率降至89%，遠超行業標準。企業通過氣泡圖分解技術開展問題排查與工藝優化。

2）氣泡圖繪制與初步分析

2.1. 數據采集：采集10批次共500塊PCB的檢測數據，包含：SMT回流焊溫度、錫膏類型、貼片壓力等8項SMT參數；DIP波峰焊溫度、助焊劑型號、插件速度等6項DIP參數；氣泡坐標、面積、形態等缺陷數據。

2.2. 氣泡圖制作：采用專業分析系統繪制氣泡圖，X軸為PCB X坐標（0-200mm），Y軸為PCB Y坐標（0-150mm），氣泡大小映射面積（0.01-2mm2），顏色區分缺陷類型（紅色：焊點氣泡；藍色：器件氣泡）。

2.3. 初步分析：氣泡集中在PCB右側（150-200mm）的SMT芯片與DIP繼電器過渡區，80%為面積0.1-0.5mm2的不規則氣泡，且對應批次SMT回流焊峰值溫度普遍超過230℃。

3）深度分解與根源定位

3.1. 按成因分解：通過氣泡形態與工藝參數關聯，判定60%為熱工藝相關氣泡，40%為焊料相關氣泡。

3.2. SMT環節溯源：調取AOI數據發現，缺陷區域的SMT芯片貼片偏移量達0.15mm，且使用的錫膏為新批次，助焊劑含量比原型號高5%。

3.3. 設備狀態核查：SMT回流焊爐的3號溫區傳感器存在偏差，實際溫度比設定值高8℃，導致助焊劑過度揮發形成殘留。

3.4. 根源確認：新批次錫膏的高助焊劑含量，疊加回流焊溫度偏高導致的過度揮發，殘留物質在DIP波峰焊時再次揮發，形成氣泡缺陷。

4）優化措施與效果驗證

4.1. SMT工藝調整：校準回流焊爐溫區傳感器，將峰值溫度從235℃降至225℃；更換為原型號錫膏，同時將貼片偏移量控制在≤0.1mm。

4.2. DIP工藝協同優化：將助焊劑噴涂量減少8%，預熱溫度從110℃升至120℃，確保殘留助焊劑充分揮發。

4.3. 效果驗證：優化后生產5批次250塊PCB，繪制氣泡圖顯示缺陷率降至1.3%，Class 3產品合格率提升至98.5%。通過連續10批次監測，氣泡缺陷率穩定在1%以下，驗證優化效果可持續。

在PCBA制造中，DIP件氣泡圖分解絕非簡單的數據分析工具，而是串聯SMT加工與DIP插件工藝的質量管控核心。它通過多維度可視化呈現缺陷規律，實現從"事后補救"到"事前預防"的轉變，從實戰角度看，氣泡圖分解的價值體現在三個維度：對技術人員，它是精準定位問題的"顯微鏡"；對生產管理者，它是優化工藝的"指揮棒"；對企業，它是提升核心競爭力的"助推器"。

PCBA線路板DIP件氣泡圖分解怎么做？實戰中做 DIP 件氣泡圖分解，先確定數據維度：氣泡坐標、面積（X 射線檢測），SMT 鋼網開口、回流焊峰值溫度，DIP 冷卻速率。清洗數據后用專業系統繪圖，按氣泡大小分級（如＞0.5mm2 為超標）。再按區域分解若氣泡集中在板邊，核查 SMT 貼片機板邊固定應力；最后聯動 SMT 與 DIP 車間，調整工藝后復繪氣泡圖驗證效果。
